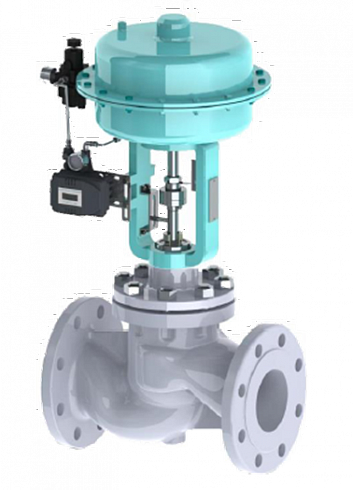

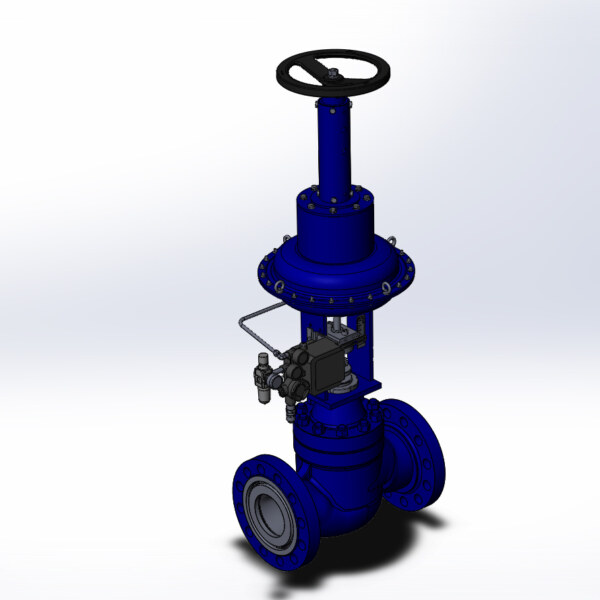

Седельный регулирующий клапан серия КПЛВ-С
- НДТР. 490319.001 ТУ
- DN 15÷400;
- PN 16÷750
- Температура рабочей среды: до + 400оС
- Климатическое исполнение: УХЛ1 по ГОСТ 15150
- Класс герметичности: ««А» , «IV» или «VI» по ГОСТ 9544-2015
- Уплотнение в затворе: металл-металл, металл-полимер
- Варианты конструкций: Проходной, угловой, 3-х ходовой
- Диапазон регулирования 80:1
- Затворы: антикавитационные и антишумовые
- Пропускная способность: Kv 4-1260
- Направление подачи рабочей среды: любое
- Установочное положение: любое, с приводом- предпочтительно приводом вверх
- Материальное исполнение: WCB, LCB, CF8M и др.

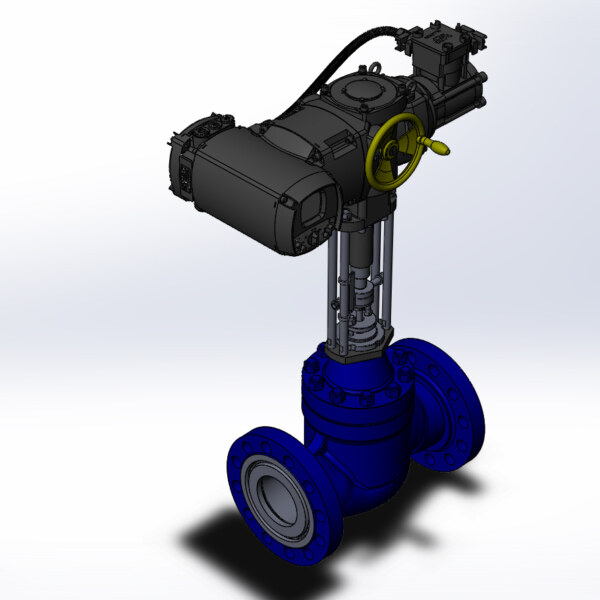

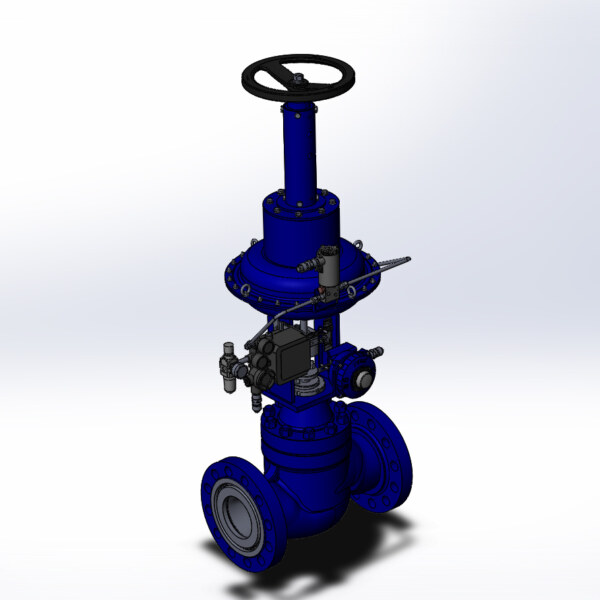

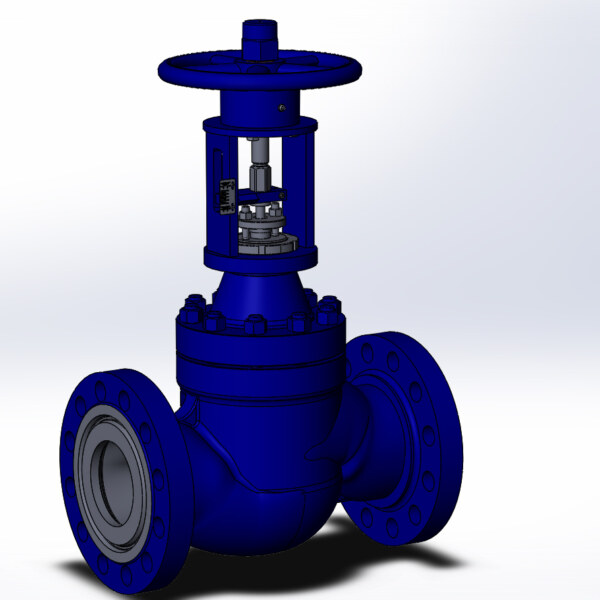

- Исполнительные механизмы: ручное управление, пневмопривод, электропривод, гидроэлектропривод
- Присоединение к трубопроводу: фланцевое, муфтовое, штуцерное, под приварку
Затворы для сложных условий КПЛВ-С
- Разгруженный затвор на позиции с высоким перепадом давления
- Позиции антипомпажного регулирования

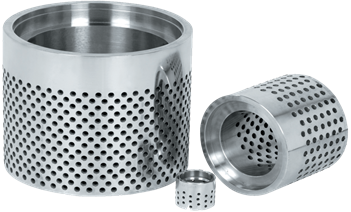

- Антикавитационный затвор для жидких сред.
- Антишумовой затвор для газовых сред.
- Многоступенчатый затвор для жестких условий
Характеристики
Номинальный диаметр | 15-400 DN |
Номинальное давление | 1.6-75 МПа |
Класс давления | 150-4500 ANSI |
Технические требования и стандарты | НДТР.490319.001 ТУ |
Температура рабочей среды | -196 до +400 °С |
Рабочие среды | жидкие и газообразные |
Класс герметичности для запорно-регулирующего клапана по ГОСТ 9544-2015 | А |
Класс герметичности для регулирующего клапана по ГОСТ 9544-2015 или ANSI FCI 70-2 | IV или VI |
Корпус, фланец | 1.0619/WCB, 1.5636, 1.7357/WC6, 1.4308/CF8, 1.4408/CF8M, F304L, F316L, 316Ti, 904L |
Седло | PTFE, EPDM, Viton, 1.4408/316, 316Ti, 904L, Inconel, Duplex, 1.4408/316+Stellite |
Плунжер | 1.4408/316, 1.4404/316L, 1.4541/321, 1.4571(316Ti), 904L, Duplex, 1.4408/316+Stellite |
Шток | 1.4408/316, 1.4021/420, 1.4404/316L, 1.4541/321, 17-4 PH, 904L, Duplex |
Сальниковая набивка | PTFE, Графит |
Полная техническая поддержка специалистов заказчика на этапе разработки, выбора оборудования с учетом специфики эксплуатации и имеющегося опыта применения. Современные методы диагностики и ремонта арматуры.
