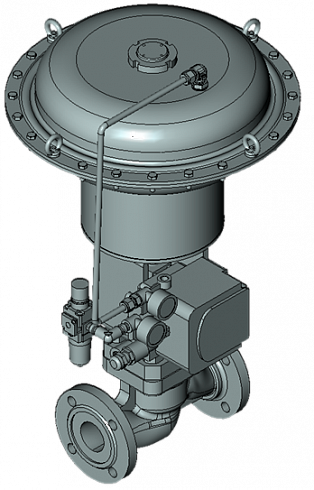

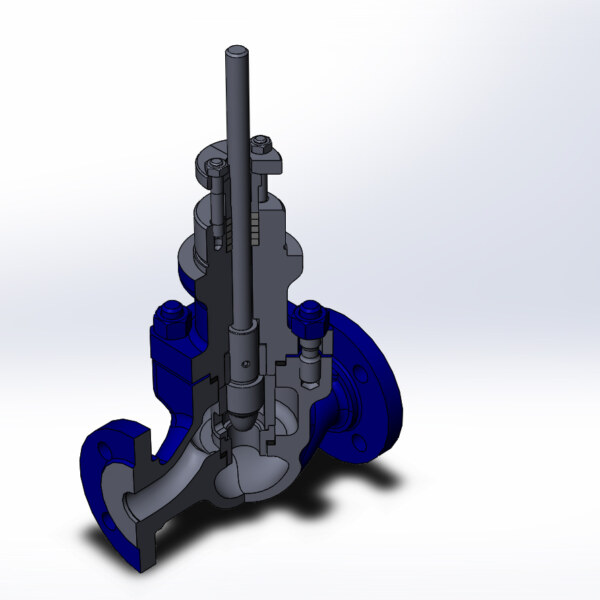

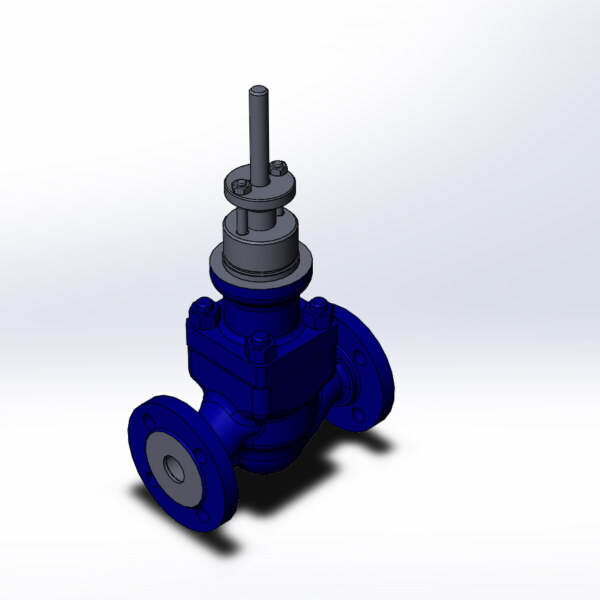

Седельный регулирующий клапан серия КПЛВ-СС
- НДТР. 490319.001 ТУ
- DN 15÷150;
- PN 16÷100
- Температура рабочей среды: до + 400оС
- Климатическое исполнение: УХЛ1 по ГОСТ 15150
- Класс герметичности: «А» , «IV» или «VI» по ГОСТ 9544-2015
- Уплотнение в затворе: металл-металл, металл-полимер
- Варианты конструкций: Проходной
- Диапазон регулирования 80:1
- Затворы: антикавитационные и антишумовые
- Пропускная способность: Kv 4-1260
- Направление подачи рабочей среды: любое
- Установочное положение: любое, с приводом- предпочтительно приводом вверх
- Материальное исполнение: 20ГЛ, 20ГМЛ, 12Х18Н9ТЛ и др.

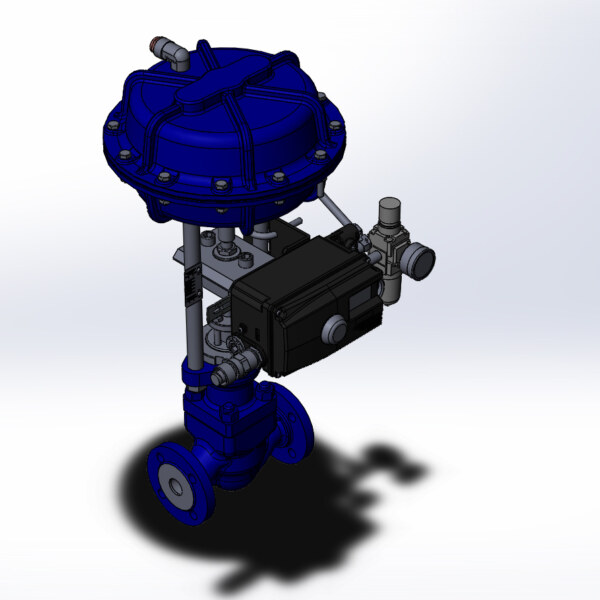

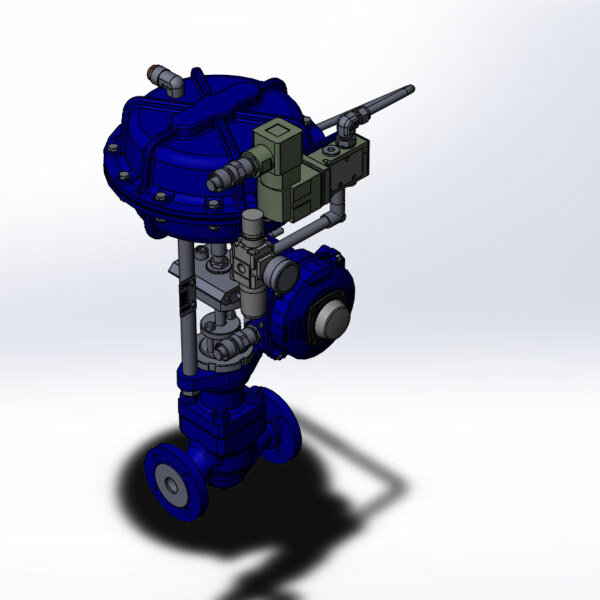

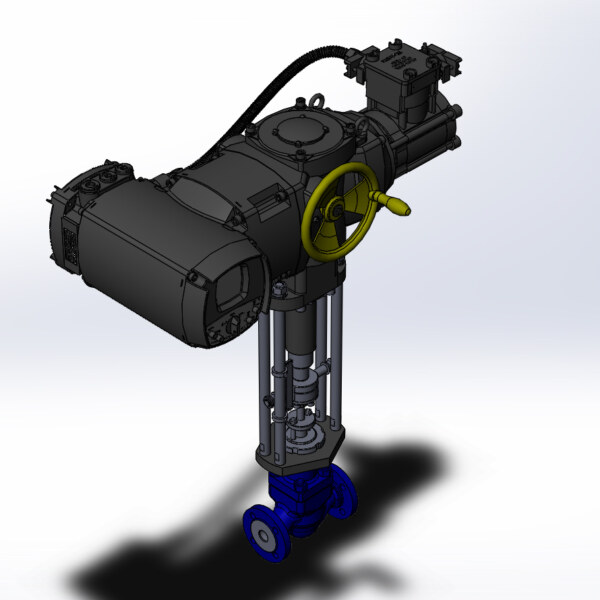

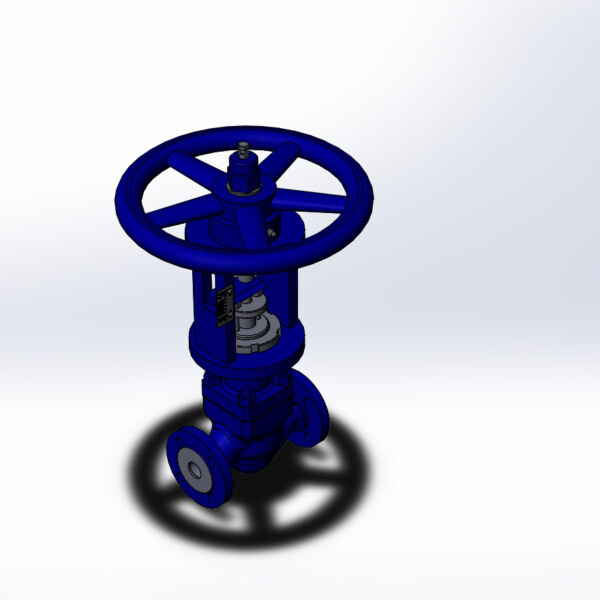

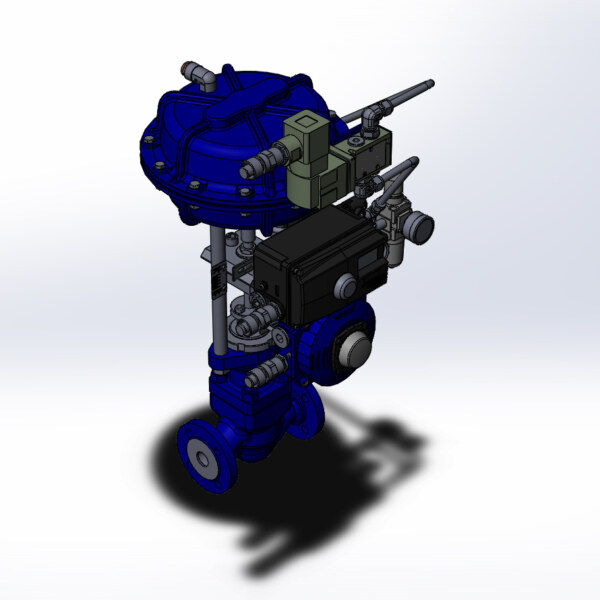

- Исполнительные механизмы: ручное управление, пневмопривод, электропривод, гидроэлектропривод
- Присоединение к трубопроводу: фланцевое, под приварку
Характеристики
Страна производства | Россия |
Номинальный диаметр | 15-150 DN |
Номинальное давление | 1.6-10 МПа |
Класс давления | 150-600 ANSI |
Технические требования и стандарты | НДТР.490319.001 ТУ |
Температура рабочей среды | от -60 до +400 °С |
Рабочие среды | жидкие и газообразные не агрессивные и агрессивные среды, в том числе с повышенным содержанием сероводорода и углекислого газа, пар, нефтепродукты и др. |
Класс герметичности для запорно-регулирующего клапана по ГОСТ 9544-2015 | «А» (односторонняя или двухсторонняя подача среды в зависимости от требований заказчика) |
Класс герметичности для регулирующего клапана по ГОСТ 9544-2015 или ANSI FCI 70-2 | «IV» или «VI» (односторонняя или двухсторонняя подача среды в зависимости от требований заказчика) |
Корпус | 20ГЛ, 20ГМЛ, 12Х18Н9ТЛ, WCB, LCB, CF8, CF8M, CF3M, CF3, Duplex |
Седло | 08Х18Н10Т, 08Х18Н10Т+ЦН-12М |
Плунжер | 08Х18Н10Т, 08Х18Н10Т+ЦН-12М, 08Х18Н10Т+фторопласт-4 |
Шток | 20Х13, 14Х17Н2, 07Х16Н4Б, 07Х16Н6, 08Х22Н6Т |
Сальниковая набивка | PTFE, Графит |
Полная техническая поддержка специалистов заказчика на этапе разработки, выбора оборудования с учетом специфики эксплуатации и имеющегося опыта применения. Современные методы диагностики и ремонта арматуры.
